一、产品介绍

产品简介

EG25-G

EG25-G 是移远通信专为 M2M 和 IoT 领域而设计的 LTE Cat 4 无线通信模块,采用 3GPP Rel.11 LTE 技术,支持最大下 行速率 150 Mbps 和最大上行速率 50 Mbps。同时,EG25-G 在封装上兼容移远通信 UMTS/HSPA+ UC200T 系列模块、 多模 LTE Standard EC2x 系列(EC25 系列、EC21 系列和 EC20-CE)/EC200A 系列/EG21-G 模块,在设计和使用中可以灵 活切换。

_images/EG25.png

此模块不支持语音通话和短信,如果需要支持,请联系商务 sales@t-firefly.com

详细参数

型号 EG25-G Mini PCIe
工作频段 LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
LTE-TDD: B38/B39/B40/B41
UMTS: B1/B2/B4/B5/B6/B8/B19
GSM: B2/B3/B5/B8
数据传输 LTE-FDD: Max 150 Mbps(DL) Max 50Mbps(UL)
LTE-TDD: Max 130 Mbps(DL) Max30 Mbps(UL)
DC-HSDPA: Max 42 Mbps(DL) (UL)
HSUPA: Max 5.76 Mbps(UL)
WCDMA: Max 384 kbps(DL) Max 384 kbps(UL)
EDGE: Max 296 kbps(DL) Max236.8 kbps(UL)
GPRS: Max107 kbps(DL) Max 85.6 kbps(UL)
结构尺寸 29.0 mm × 32.0 mm × 2.4 mm
重量: 约4.9 g
认证 Deutsche Telekom
Verizon/AT&T/Sprint/U.S. Cellular/T-Mobile
Telus/Rogers*
SRRC/CCC/NAL
GCF
CE
UKCA
PTCRB
FCC
IC
Anatel
IFETEL
KC
NCC
JATE/TELEC
RCM
NBTC
IMDA
ICASA
RoHS
WHQL

二、使用方法

硬件连接

模组连接

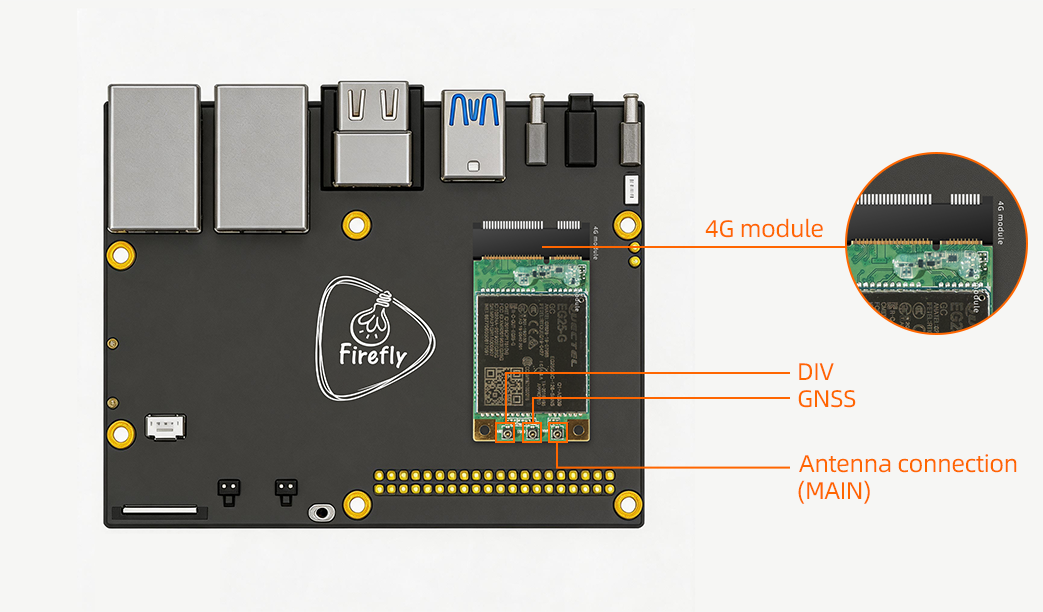

PCIE 接口的连接

主控 板卡型号
RK3566 AIO-3566JD4
RK3568 AIO-3568J
RK3588 ITX-3588J, AIO-3588SJD4

USB 接口的连接

_images/EG25_usb.png

SIM 卡的插入

_images/EG25_sim.png

三、资料下载

相关文档和固件下载,见官网的资料下载

四、入门教程

固件制作

RK3566 系列

系统 板卡型号
Android11.0 AIO-3566JD4, ROC-RK3566-PC

RK3568 系列

系统 板卡型号
Android11.0 AIO-3568J, ROC-RK3568-PC

RK3588 系列

系统 板卡型号
Android12.0 ITX-3588J,ROC-RK3588S-PC,AIO-3588SJD4
