Interface Definition

AIO-8550JD4 provides these interfaces:

  • DC power jack

  • 2 x USB3.0

  • 1 x Type-C (Download/Debug)

  • 1 x Console (Debug)

  • 2 x 1000M ethernets

  • 1 x TF slot

  • 1 x SIM slot

  • 1 x HDMI2.0

  • 1 x 3.5mm headphone jack

  • 3 x MIPI CSI

  • 1 x FAN

  • 1 x Mini PCIe (4G module)

  • 1 x M.2 E-KEY (wifibt module)

  • 1 x M.2 M-KE (PCIe NVMe SSD)

  • 2 x dip switch

  • 1 x EDL key (recovery)

  • 1 x Reset key

  • Power key

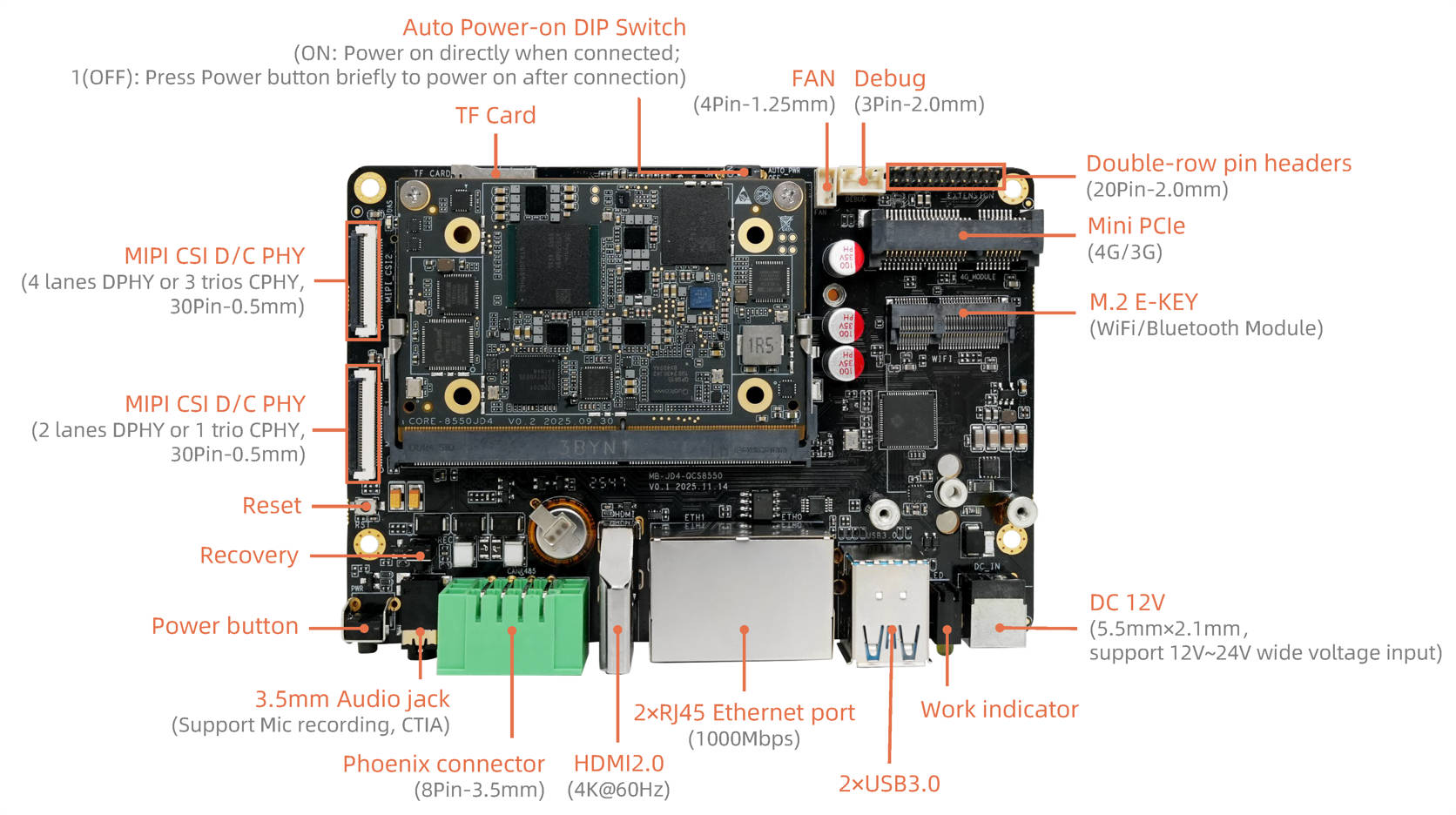

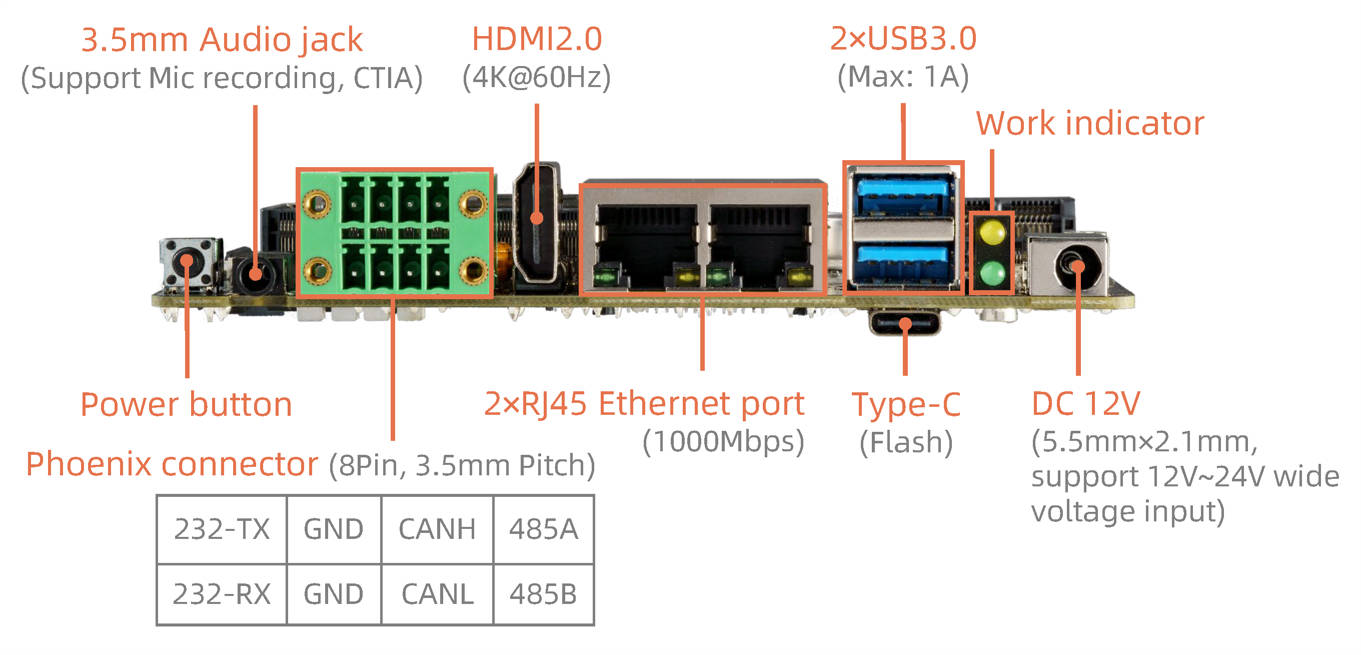

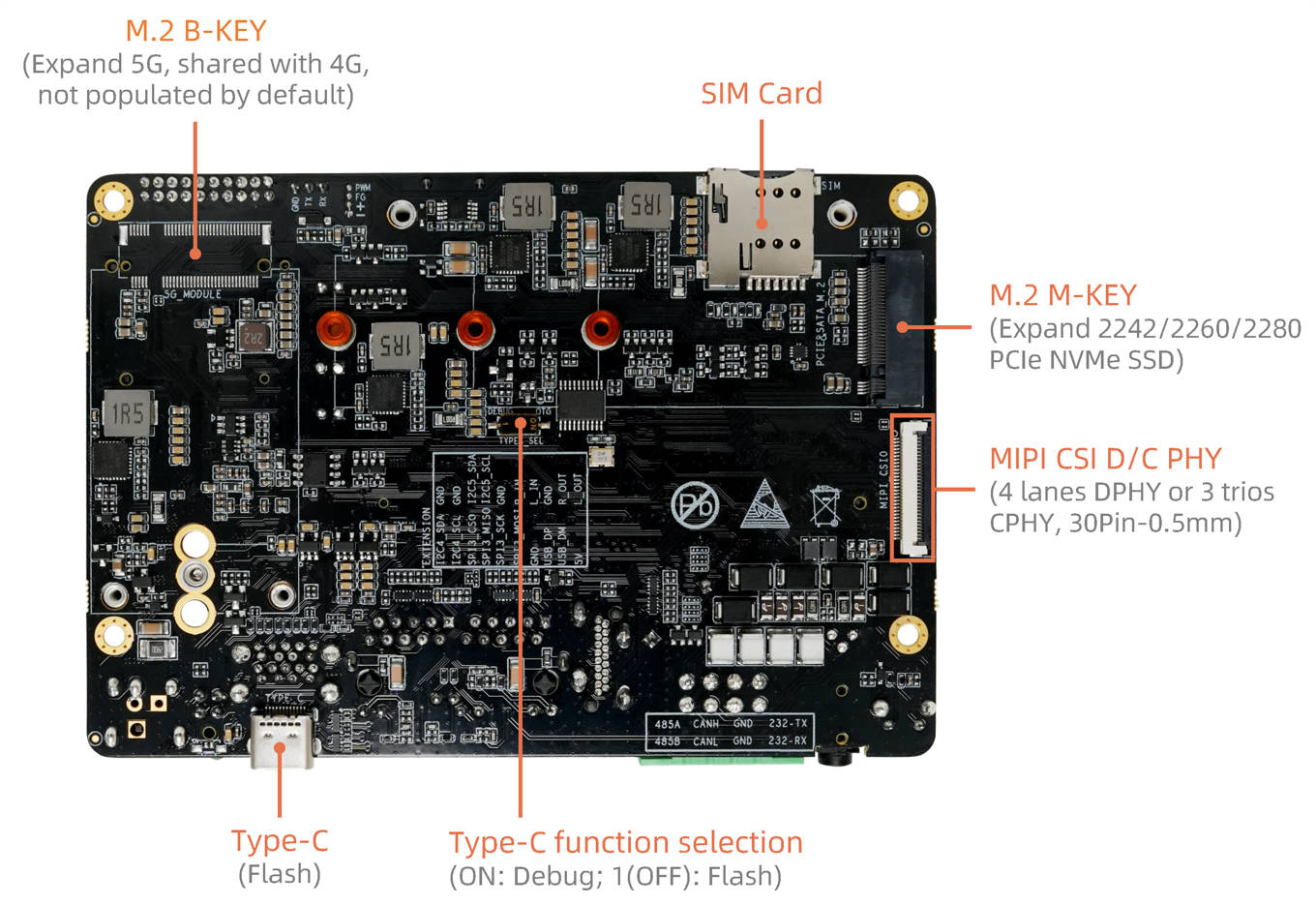

_images/interface_front_en.jpg _images/interface_back_en.jpg _images/interface_io_en.jpg
