Interface

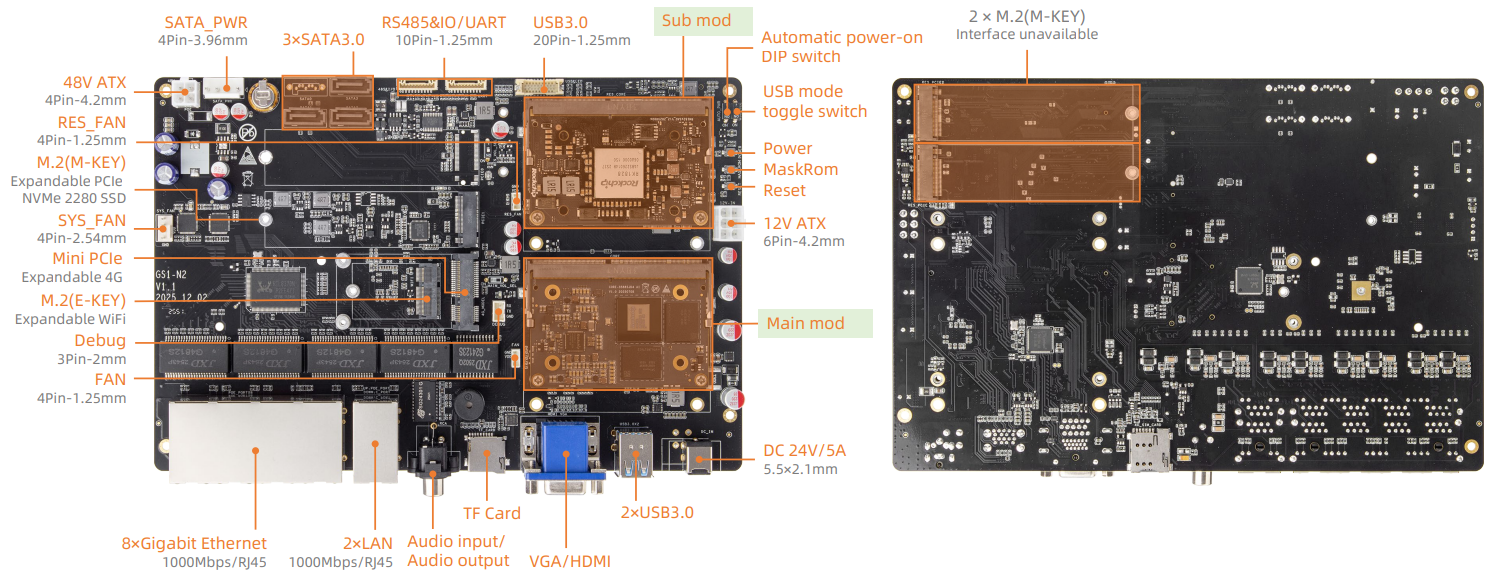

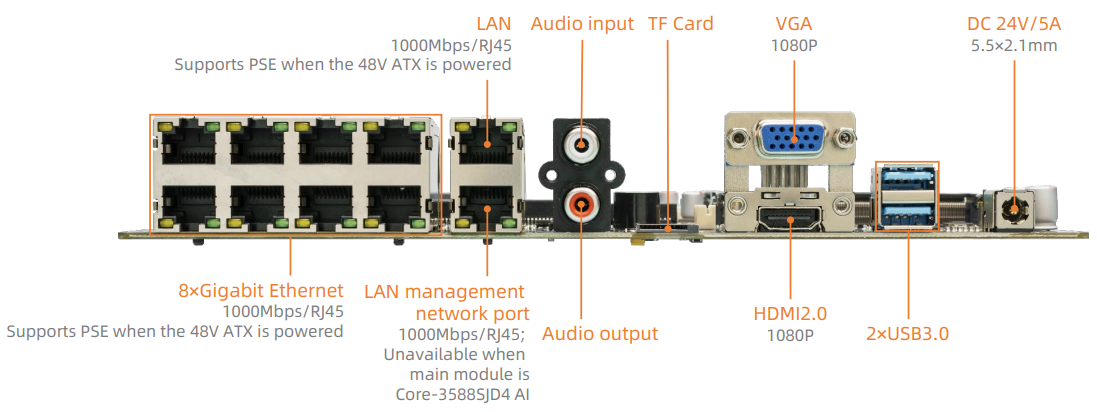

Main Board

V1.0

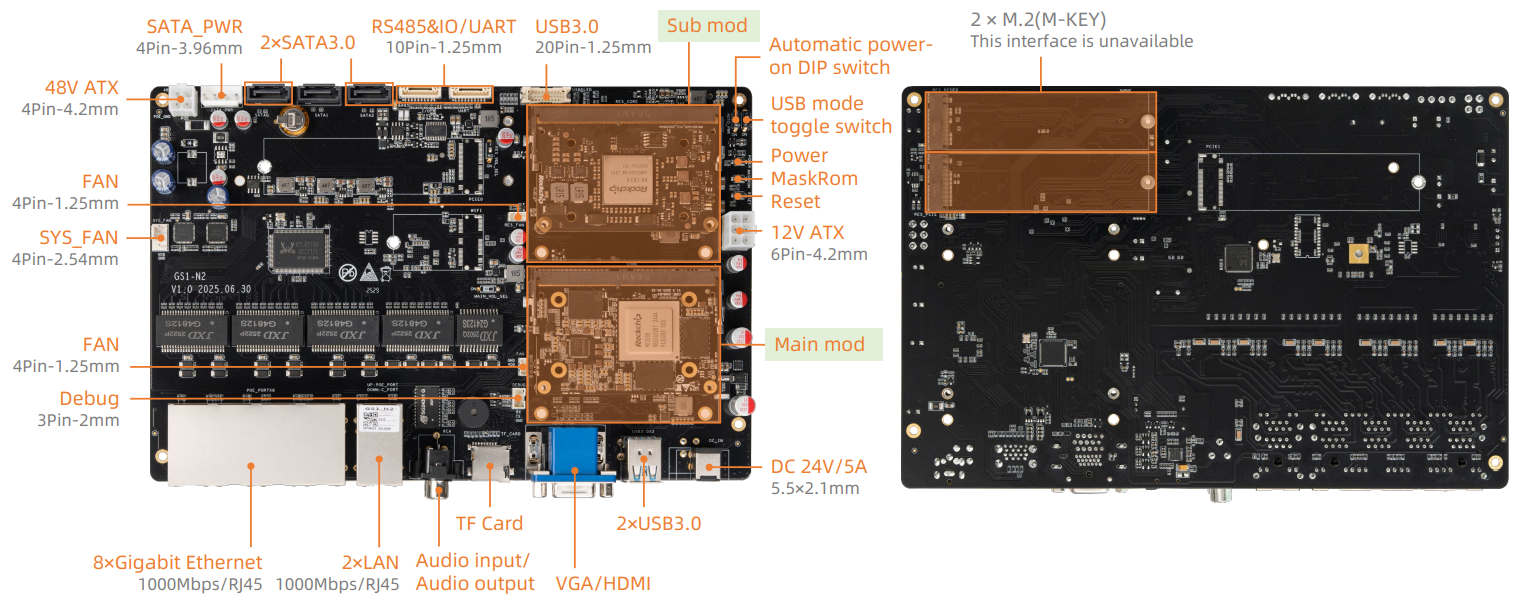

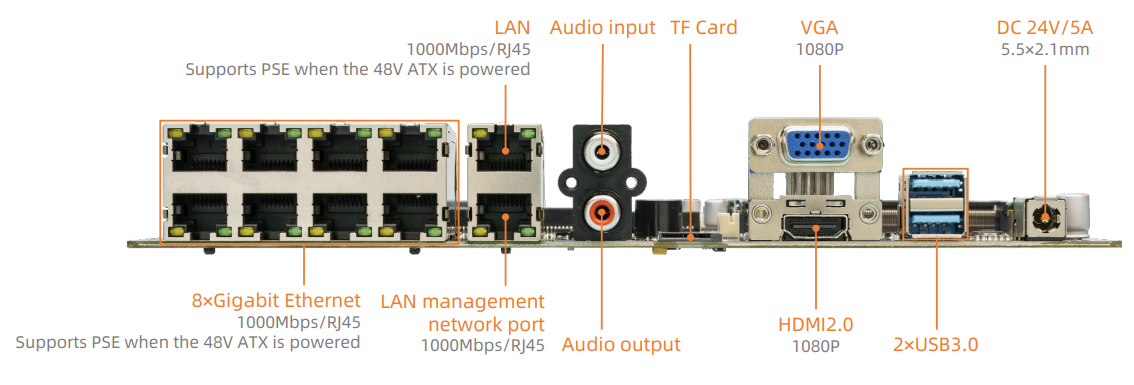

_images/interface-mainboard-en-01.png _images/interface-mainboard-en-02.png _images/interface-mainboard-en-03.png

Main mod Sub mod

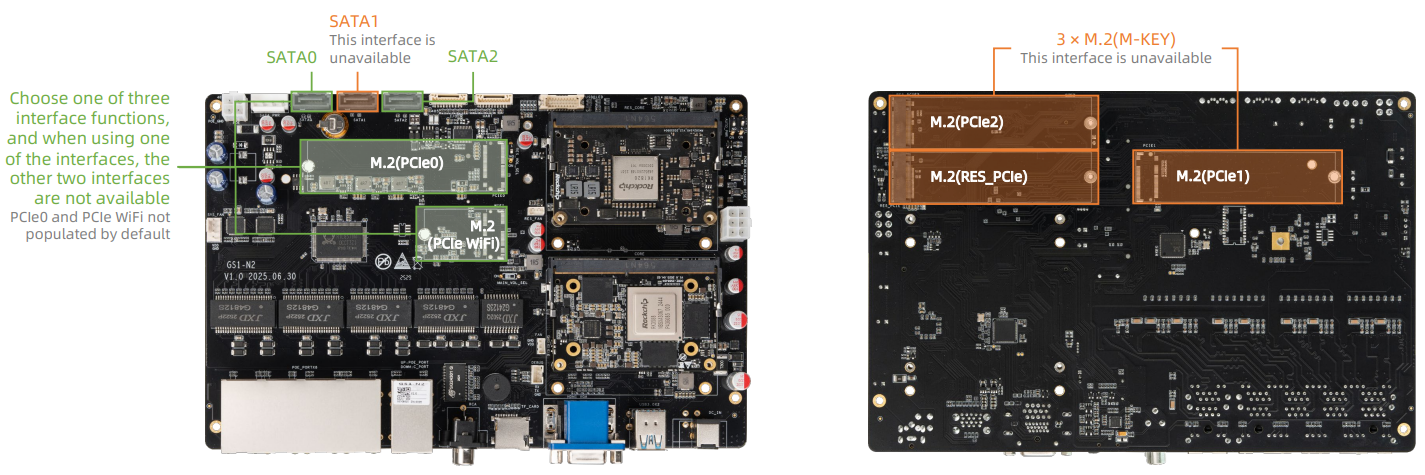

Core-3588JD4 RK1820 1. SATA0, PCIe0, PCIe WiFi(M.2) : Choose one of three
2. SATA2 available
3. Other PCIe/SATA are not available
Core-3588JD4 RK1828 1. SATA0, PCIe0, PCIe WiFi(M.2) : Choose one of three
2. SATA2 available
3. Other PCIe/SATA are not available
Core-3588SJD4 AI RK1820 1. SATA0, PCIe0, PCIe WiFi(M.2) : Choose one of three
2. Other PCIe/SATA are not available
Core-3588SJD4 AI RK1828 1. SATA0, PCIe0, PCIe WiFi(M.2) : Choose one of three
2. Other PCIe/SATA are not available
