一、产品介绍

产品简介

_images/usb-to-ttl-serial.png

发货清单

_images/usb-to-ttl-serial_shop_list.png

详细参数

参数
尺寸 25x15.5mm
芯片 CP2104
LED Power LED, TX LED, RX LED
USB 类型 MicroUSB
排针 2.54mm 3PIN

二、使用方法

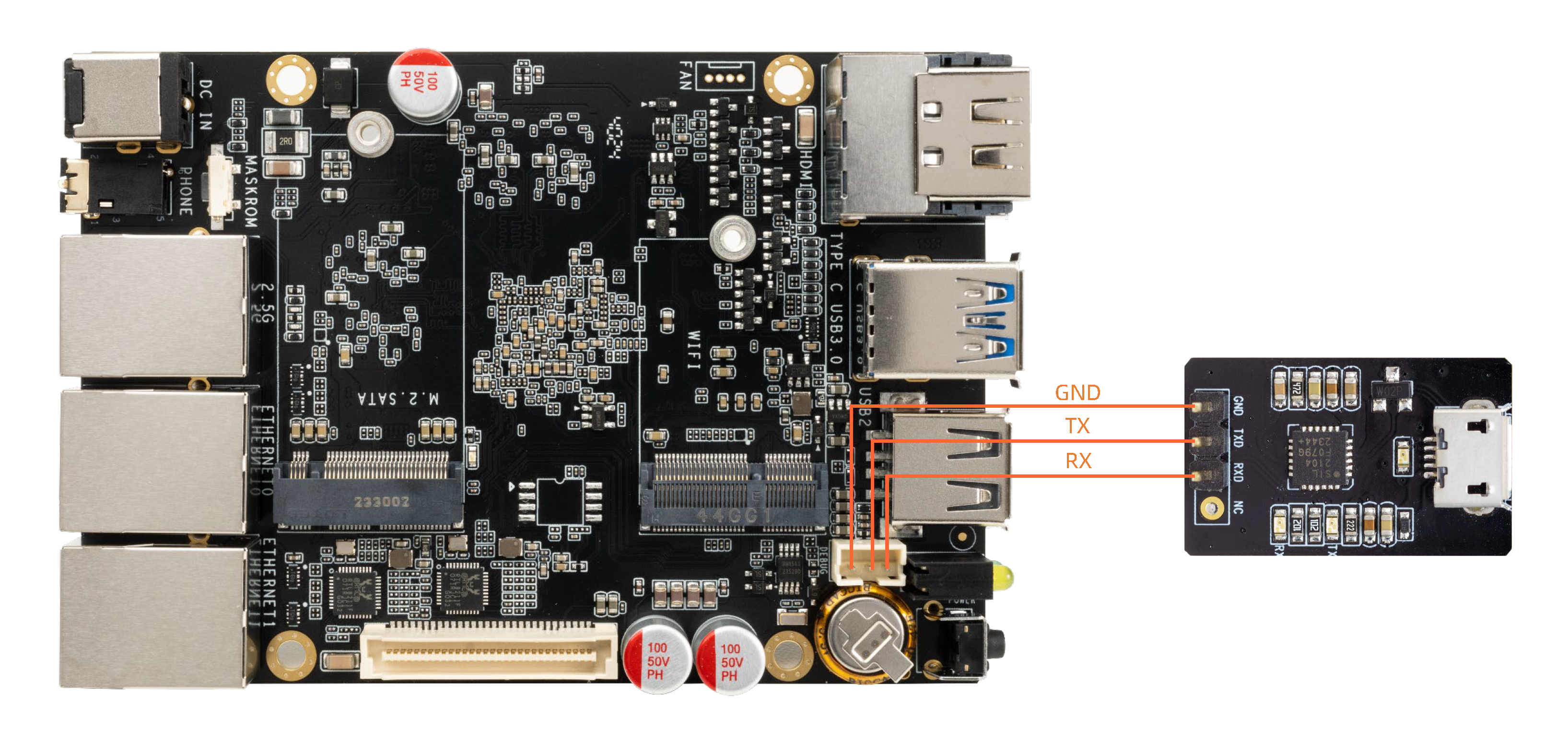

硬件连接

主控 板卡型号
PX30 AIO-PX30-JD4
RK3128 Firefly-RK3128, AIO-3128C
RK3288 Firefly-RK3288, AIO-3288C, AIO-3288J
RK3308 ROC-RK3308-CC, ROC-RK3308B-CC V0.1, ROC-RK3308B-CC V1.0
ROC-RK3308B-CC-PLUS
RK3328 ROC-RK3328-CC, ROC-RK3328-PC, AIO-RK3328-JD4
RK3399 AIO-3399C, AIO-3399J, AIO-3399JD4
ROC-RK3399-PC-PLUS, ROC-RK3399-PC, ROC-RK3399-PC-Pro
Firefly-RK3399, Face-RK3399 V1, Face-RK3399 V2
RK3399Pro AIO-3399ProC, AIO-3399Pro-JD4
RK3566 AIO-3566JD4, ROC-RK3566-PC
RK3568 AIO-3568J, ROC-RK3568-PC
RK3588 ITX-3588J,ROC-RK3588S-PC

注意: 如使用其它串口适配器遇到 TX 和 RX 不能输入和输出的问题,可以尝试对调 TX 和 RX 的连接。

使用说明

串口参数配置

  • 波特率:1500000

  • 数据位:8

  • 停止位:1

  • 奇偶校验:无

  • 流控:无

说明: RK3128和RK3288系列板型的调试串口波特率是 115200。

Windows 上使用串口调试

安装驱动

下载驱动并安装:

如果在 Win8 上不能正常使用 PL2303,参考这篇文章, 采用 3.3.5.122 或更老版本的旧驱动即可。

如果在 Windows 系统上安装官网的 CP210X 驱动,使用 PUTTY 或 SecureCRT 等工具设置串口波特率为 1500000,如果出现设置不了或无效的问题,可以下载旧版本驱动

插入适配器后,系统会提示发现新硬件,并初始化,之后可以在设备管理器找到对应的 COM 口:

_images/debug_find_com.png

安装软件

Windows 上一般用 putty 或 SecureCRT。其中我们推荐使用 MobaXterm 免费版本。这是一款功能强大的终端软件,在这里介绍一下,MobaXterm 的使用方法与之类似。

到这里下载 MobaXterm

  1. 选择 sessionSerial

  2. Serial port 修改为在设备管理器中找到的 COM 端口。

  3. 设置 Speed (bsp) 为 1500000。

  4. 点击 OK 按钮。

_images/debug_set_MobaXterm1.png

_images/debug_set_MobaXterm2.png

Ubuntu 上使用串口调试

在 Ubuntu 上可以有多种选择:

  • minicom

  • picocom

  • kermit

篇幅关系,以下就介绍 minicom 的使用。

安装 minicom

sudo apt-get install minicom

连接好串口线的,看一下串口设备文件是什么,下面示例是 /dev/ttyUSB0

$ ls /dev/ttyUSB*
/dev/ttyUSB0

运行:

$ sudo minicom
Welcome to minicom 2.7
OPTIONS: I18n
Compiled on Jan  1 2014, 17:13:19.
Port /dev/ttyUSB0, 15:57:00
Press CTRL-A Z for help on special keys

以上提示 CTRL-A Z 是转义键,按 Ctrl-a 然后再按 Z 就可以调出帮助菜单。

+--------------------------------------------------------------------+
                        Minicom Command Summary                      |
|                                                                    |
|              Commands can be called by CTRL-A <key>                |
|                                                                    |
|               Main Functions                  Other Functions      |
|                                                                    |
| Dialing directory..D  run script (Go)....G | Clear Screen.......C  |
| Send files.........S  Receive files......R | cOnfigure Minicom..O  |
| comm Parameters....P  Add linefeed.......A | Suspend minicom....J  |
| Capture on/off.....L  Hangup.............H | eXit and reset.....X  |
| send break.........F  initialize Modem...M | Quit with no reset.Q  |
| Terminal settings..T  run Kermit.........K | Cursor key mode....I  |
| lineWrap on/off....W  local Echo on/off..E | Help screen........Z  |
| Paste file.........Y  Timestamp toggle...N | scroll Back........B  |
| Add Carriage Ret...U                                               |
|                                                                    |
|             Select function or press Enter for none.               |
+--------------------------------------------------------------------+

根据提示按O进入设置界面,如下:

+-----[configuration]------+
| Filenames and paths      |
| File transfer protocols  |
| Serial port setup        |
| Modem and dialing        |
| Screen and keyboard      |
| Save setup as dfl        |
| Save setup as..          |
| Exit                     |
+--------------------------+

把光标移动到“Serial port setup”,按enter进入串口设置界面,再输入前面提示的字母,选择对应的选项,设置成如下:

+-----------------------------------------------------------------------+
| A -    Serial Device      : /dev/ttyUSB0                              |
| B - Lockfile Location     : /var/lock                                 |
| C -   Callin Program      :                                           |
| D -  Callout Program      :                                           |
| E -    Bps/Par/Bits       : 1500000 8N1                               |
| F - Hardware Flow Control : No                                        |
| G - Software Flow Control : No                                        |
|                                                                       |
|    Change which setting?                                              |
+-----------------------------------------------------------------------+

注意:Hardware Flow ControlSoftware Flow Control 都要设成 No,否则可能导致无法输入。

设置完成后回到上一菜单,选择 Save setup as dfl 即可保存为默认配置,以后将默认使用该配置。
