一、产品介绍

产品简介

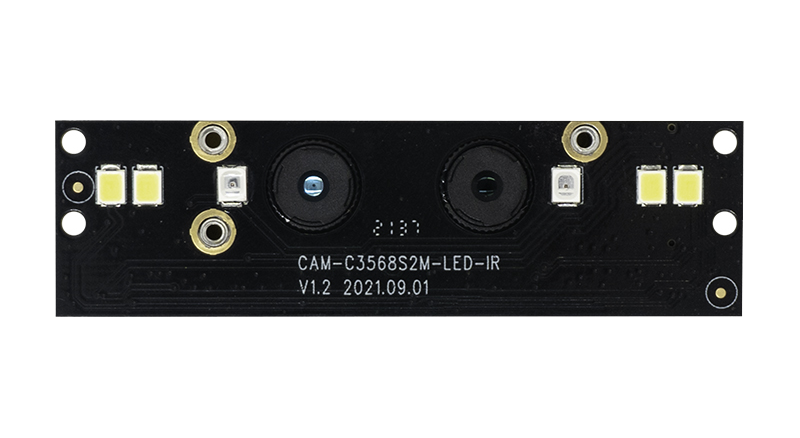

CAM-2MS2MF 是一款双 MIPI 双目宽动态+近红外模组，可见光采用 2M宽动态传感器，优质的宽动态效果将适应更多恶劣场景，减少复杂光线环境对识别算法产生的不良影响，采用标准 MIPI 接口输出高质量视频流；近红外部分采用2M 低照度传感器，配合优质的红外效果及窄带滤光片，减少环境光线对红外成像的影响，产品主要应用于人脸识别门禁、考勤、闸机、人证机等场景。

_images/cam-2ms2mf.png

发货清单

_images/cam-2ms2mf_shop_list.png

详细参数

模组 参数
品牌 SV
Sensor gc2053(IR)/gc2093(RGB)
接口 MIPI
像素 200W
尺寸 20mm x 68mm
补光灯 支持红外灯(IR),白色补光灯
摄像头中心距 17mm
供电方式 2.8V-2.8V-1.8V-1.2V-1.2V 五路供电
模组接线方式 30pin 0.5mm FPC连接器
工作温度 -10℃ ~ +55℃(Humidity:10%RH ~ 75%RH)
储藏温度 -20℃ ~ +65℃(Humidity:10%RH ~ 75%RH)

摄像头 GC2093 GC2053
Sensor 1/2.9 sensor/RGB 1/2.9 sensor/IR
最大分辨率 1920(H)x1080(V) (16:9 mode) 1920(H)x1080(V) (16:9 mode)
像素尺寸 2.8umx2.8um 2.8umx2.8um
低照度 0.15Lux/F2.0 0.15Lux/F2.0
最大传输速率 1920x1080P/60fps 1920x1080P/30fps
信噪比 38dB TBD
动态范围 105DB TBD
无畸形镜头 M8x0.25镜头/650NM滤光片 M8x0.25镜头/850NM窄带滤光片
FOV视场角 H:61度；V:35度 H:61度；V:35度
光圈 F2.0 F2.0
镜头焦距 4.3mm 4.3mm
对焦类型 定焦,调焦距离70cm 定焦,调焦距离70cm
畸变 TV Distortion<0.5% TV Distortion<0.5%
镜头CRA <18° <18°
镜头温度范围 -20°/+65° -20°/+65°
镜头结构 4P 4P
视频输出格式 RAW RAW
电源功耗 2.8V/16mA;1.8V/3mA;1.2V/40mA/±5% 2.8V/18mA;1.8V/3mA;1.2V/34mA/±5%

二、使用方法

硬件连接

Firefly的开发板有两种MIPI CSI接口，分别是30pin和24pin接口，连接时需注意区分方向，且只能连接对应Pin口数的CSI接口，CAM-2MS2MF支持30pin接口，以下是统一接口示意图：

30pin MIPI CSI接口连接

_images/interface_30pin.jpg

注意：不要接到带有MIPI DSI字样的接口，这可能会导致烧坏模组或者开发板。

主控 板卡型号
RK3566 AIO-3566JD4, ROC-RK3566-PC
RK3568 AIO-3568J, ROC-RK3568-PC, ROC-RK3568-PC SE
RK3588 ITX-3588J, AIO-3588Q,AIO-3588JQ,AIO-3588MQ
RK3588S AIO-3588SJD4, ROC-RK3588S-PC

三、资料与固件下载

相关文档和固件下载，见官网的资料下载。

四、入门教程

固件制作

RK3566 系列

系统 板卡型号
Android11.0 AIO-3566JD4, ROC-RK3566-PC
Ubuntu AIO-3566JD4, ROC-RK3566-PC
Buildroot AIO-3566JD4, ROC-RK3566-PC

RK3568 系列

系统 板卡型号
Android11.0 AIO-3568J, ROC-RK3568-PC, ROC-RK3568-PC-SE
Ubuntu AIO-3568J, ROC-RK3568-PC
Buildroot AIO-3568J, ROC-RK3568-PC

RK3588 系列

系统 板卡型号
Android12.0 ITX-3588J, AIO-3588Q, AIO-3588JQ, AIO-3588MQ

RK3588S 系列

系统 板卡型号
Android12.0 AIO-3588SJD4, ROC-RK3588S-PC
