1. 接口定义

1.1. 整机接口定义

EXT-iCore-3576Q38 V0.2 使用的接口，主要包括：

  • 1 x USB3.0 OTG(Type-C)

  • 1 x USB2.0 (24Pin 扩展接口引出)

  • 1 x MIPI-DPHY-CSI

  • 1 x TF Card

  • 1 x WIFI

  • 1 x Bluetooth

  • 1 x Ethernet（支持 100Mbps）

  • 1 × Mic输入 （2P-1.25mm）

  • 1 × Speaker输出（4P-1.25mm）

  • 1 x RS485

  • 1 x TTL串口 (24Pin 扩展接口引出)

  • 1 x RTC 电池座 (4P-1.25mm)

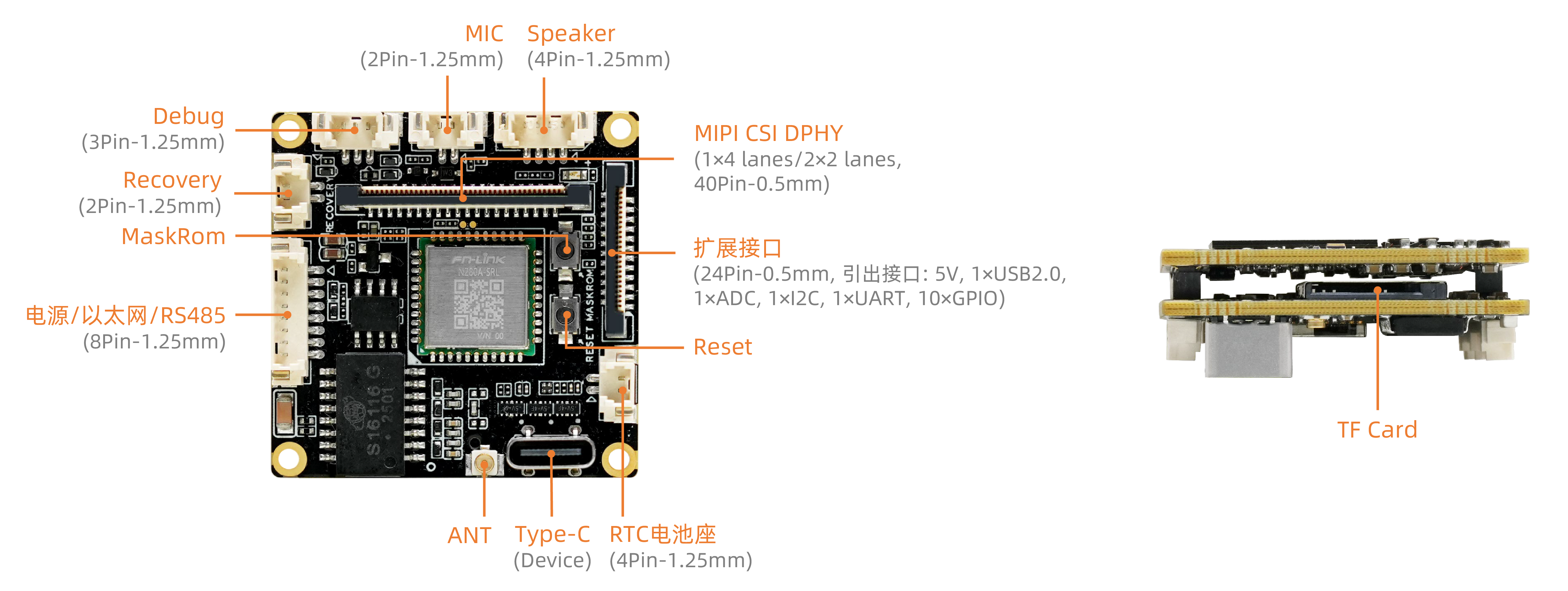

具体如下图：

_images/interface_front_zh.png

_images/interface_back_zh.png

1.2. 特殊接口说明

EXT-iCore-3576Q38 蓝牙不支持语音.

iCore-3576Q38 所有接口请查看规格书.
