6. UART 使用¶

6.1. 硬件¶

AIO-3576Q38 使用了 UART10 做 RS485，在系统中对应 /dev/ttyS10 设备；UART6 做 RS232，在系统中对应 /dev/ttyS6 设备。

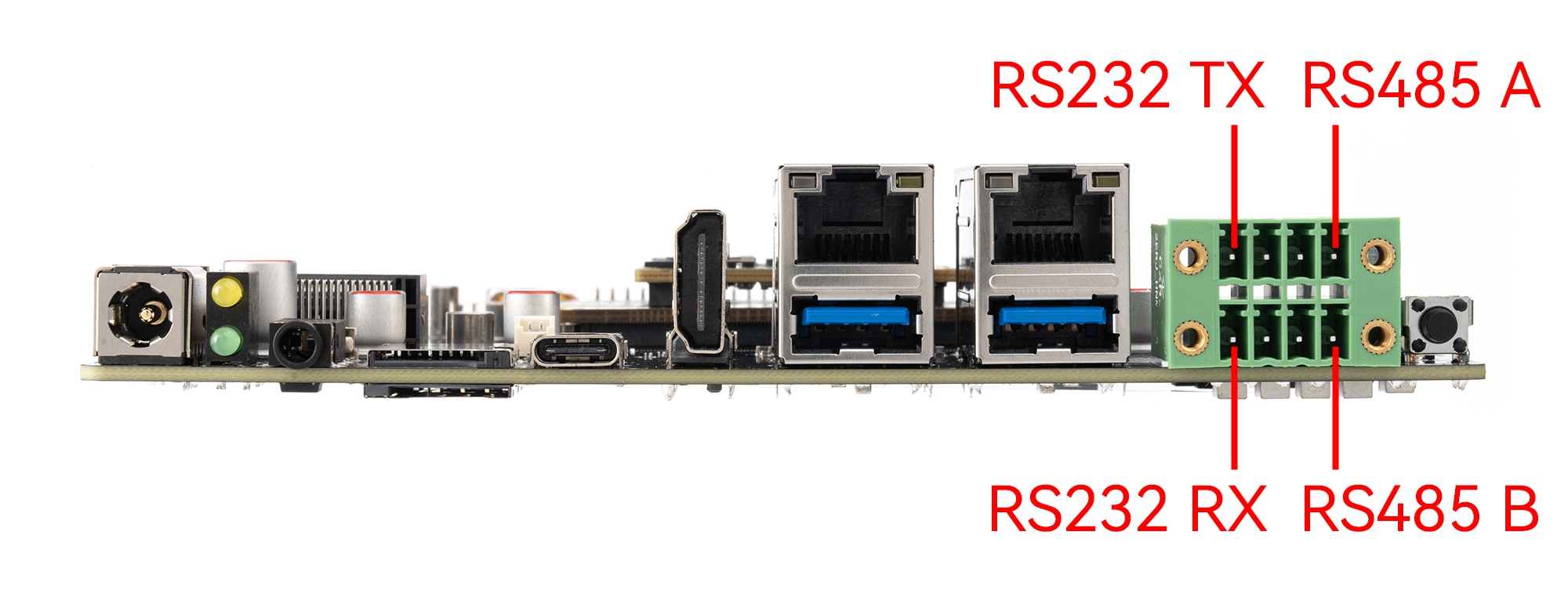

接口图如下：

_images/usage_uart_interface.jpg

6.2. RS485 节点使用¶

# 设置收发控制引脚，高电平发送，低电平接收
sudo echo 24 > /sys/class/gpio/export
sudo echo out > /sys/class/gpio/gpio24/direction
# 关闭回显
sudo stty -F /dev/ttyS10 -echo
# 发送
sudo echo 1 > /sys/class/gpio/gpio24/value
sudo echo "firefly uart test..." > /dev/ttyS10   # 输入字符串
# 接收
sudo echo 0 > /sys/class/gpio/gpio24/value
sudo cat /dev/ttyS10
