一、产品介绍

产品简介

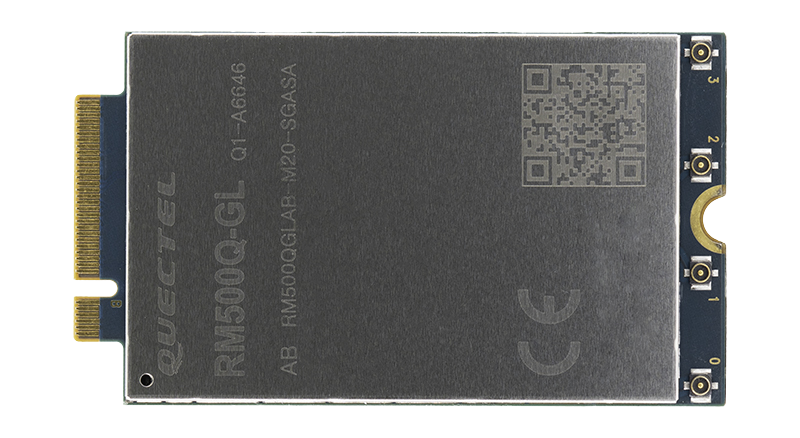

RM500Q-GL

_images/5G.png

详细参数

  • 型号

    • RM500QGLAB-M20-SGASA

  • 电源电压

    • 3.135~4.4 V , 典型值： 3.7V

  • 发射功率

    • WCDMA 频段：Class 3（24 dBm +1/-3 dB）

    • LTE 频段：Class 3（23 dBm ±2 dB）

    • 5G NR 频段：Class 3（23 dBm ±2 dB）

    • LTE B38/B40/B41/B42/B43 频段 HPUE：Class 2（26 dBm ±2 dB）

    • 5G NR n41/n77/n78/n79 bands HPUE：Class 2（26 dBm +2/-3 dB)

  • 5G NR 特性

    • 支持 3GPP Release 15

    • 调制方式：

      • 256QAM (UL)

      • 256QAM (DL)

    • SCS 支持 15 kHz 和 30 kHz

    • 正在开发的 5G NR 频段最大带宽支持 20MHz

    • 5G NR n41/n77/n78/n79 最大带宽支持 100 MHz

    • 支持 Option 3x、3a 和 Option 2

    • NSA TDD：Max 2.5 Gbps (DL) Max 650 Mbps (UL)

    • SA TDD： Max 2.1 Gbps (DL) Max 900 Mbps (UL)

    • n41/n77/n78/n79 频段支持上行 2 × 2 MIMO

    • n1/n2/n3/n7/25/n38/n40/n41/n48/n66/n77/n78/n79 频段支持下行 4 × 4 MIMO

    • 支持 SA 和 NSA 组网模式，所有 5G 频段均支持 SA，n38*/n41/n77/n78/n79 频段支持 NSA

  • LTE 特性

    • 最大支持 CA Cat 16 FDD 和 TDD

    • 调制方式：

      • (UL) QPSK、16QAM、64QAM、256QAM*

      • (DL) QPSK、16QAM、64QAM、256QAM

    • 支持 1.4~20 MHz（3 × CA）射频带宽

    • LTE： Max 1.0 Gbps (DL) Max 200 Mbps (UL)

    • B1/B2/B3/B4/B7/B25/B30/B38/B39/B40/B41/B42/B43/B48/B66 频段支持下行 4 × 4 MIMO

  • UMTS 特性

    • 支持 QPSK、16QAM 和 64QAM 调制

    • DC-HSDPA：Max 42 Mbps (DL)

    • HSUPA：Max 5.76 Mbps (UL)

    • WCDMA：Max (DL/UL) 384 kbps

    • 支持 3GPP R8 DC-HSDPA、HSPA+、HSDPA、HSUPA 和 WCDMA

  • 接口

    • USB 接口：符合 USB 3.1 和 USB 2.0 规范

    • (U)SIM 接口：支持Class B（3.0 V）和 Class C（1.8 V）

    • 分集接收天线接口：支持 5G NR/LTE/WCDMA 分集接收

    • PCIE接口：符合 PCIe Gen3 规范，每个通道传输速率可达 8 Gbps

    • 天线接口：×4 (ANT0、ANT1、ANT2_GNSSL1 和 ANT3 四个天线接口 )

  • 网络协议特性

    • 支持 QMI/NTP*协议

    • 支持 PAP 和 EIRP 协议，通常用于 PPP 连接

  • 内置GNSS

    • 支持GPS、GLONASS、BeiDou、Galileo和QZSS

  • 结构尺寸

    • (52.0 ±0.15) mm × (30.0 ±0.15) mm × (2.3 ±0.2) mm

  • 重量

    • 约 8.6g

  • RoHS

    • 符合 EU RoHS 标准

注意：*表示移远官方正在开发中

二、使用方法

硬件连接

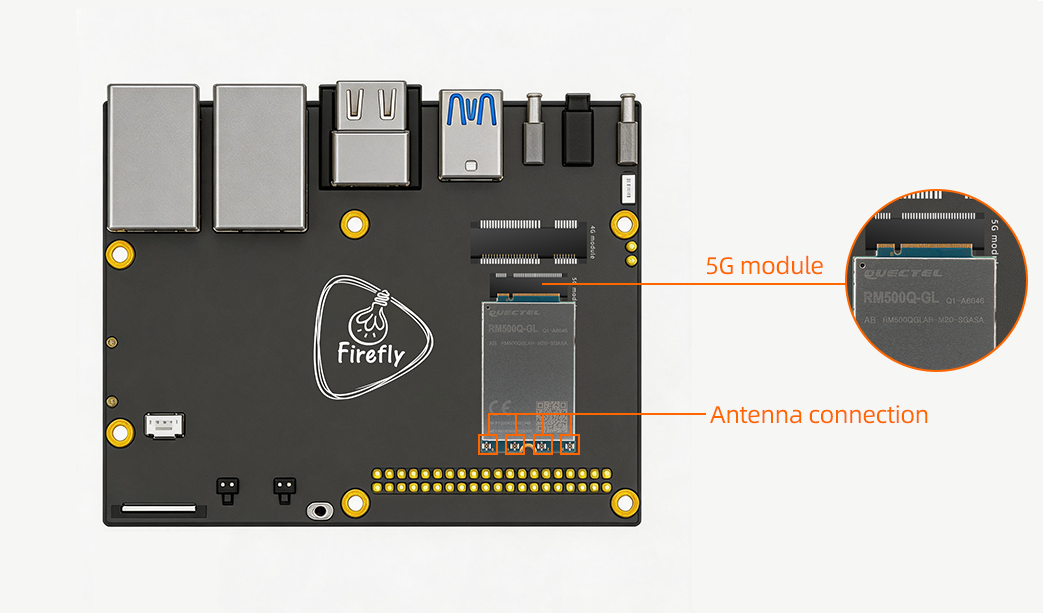

模组连接

主控 板卡型号
RK3568 AIO-3568J
RK3588 ITX-3588J, AIO-3588SJD4 ,AIO-3588Q

SIM 卡的插入

_images/ec20_sim.png

三、固件与资料下载

相关文档和固件下载，见官网的资料下载。

四、入门教程

固件烧写

主控 USB 线刷 SD 卡升级
RK3568 AIO-3568J AIO-3568J
RK3588 ITX-3588J, AIO-3588SJD4,AIO-3588Q ITX-3588J, AIO-3588SJD4,AIO-3588Q

固件制作

RK3568 系列

系统 板卡型号
Android11.0 AIO-3568J
Ubuntu AIO-3568J
Buildroot AIO-3568J

GNSS(可选功能)

公版固件支持 GNSS 功能，但是默认关闭。

基本参数

支持 GPS、GLONASS、GALILEO、BEIDOU，兼容标准 NMEA 0183 协议，可通过 USB NMEA 接口输出 1Hz 频率的 NMEA 信息，默认输出串口为 /dev/ttyUSB1，波特率 115200 bit/s。

天线要求

  • 频率范围:1559~1606 MHz

  • 极性:右旋圆极化或线性

  • VSWR: < 2(典型值)

  • 无源天线增益:> 0dBi

注意: GPS 天线需要使用无源天线

如何使能 GPS 和修改串口配置

参考EC20
