接口

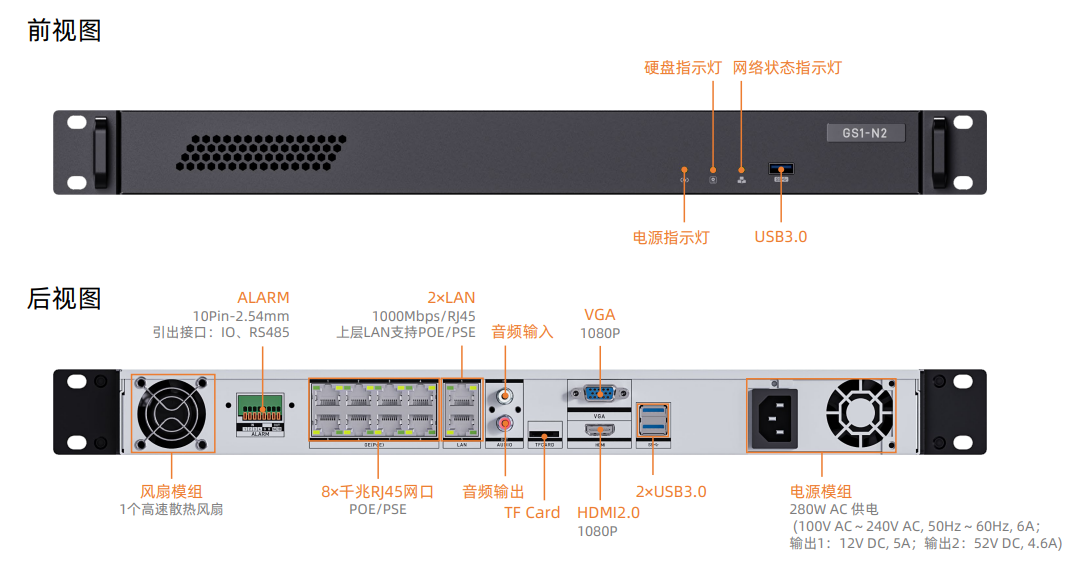

外壳

_images/interface-enclosure-zh.png

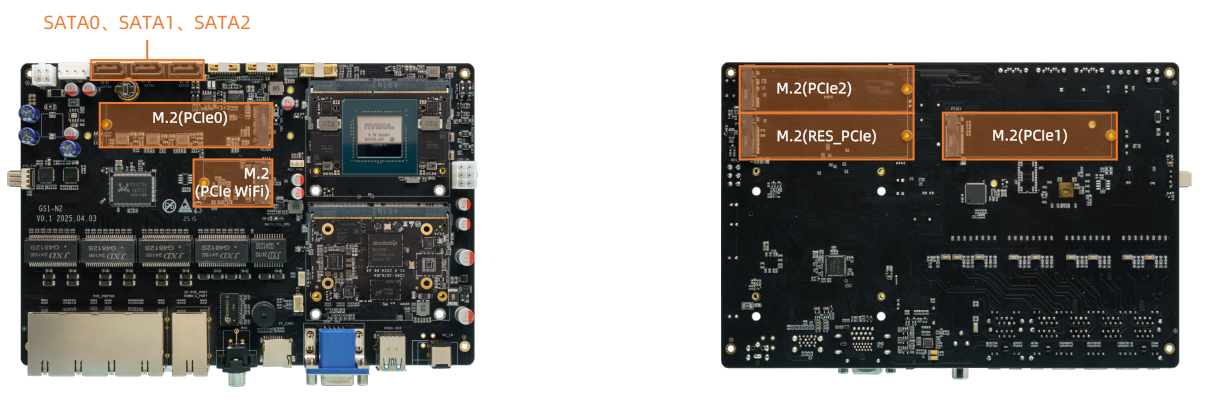

主板

_images/interface-mainboard-zh.png

主模组 仅安装主模组时
Core-3588JD4 1. SATA0、PCIe0、PCIe WiFi(M.2) ：三选一
2. SATA1、PCIe1、连接副核心板：三选一
3. SATA2 可用（主模组 Core-3588JD4 专用，为其它模组时 SATA2 不可用）
4. 其他 PCIe / SATA 均不可用
Core-3576JD4 1. SATA0、PCIe0、PCIe WiFi(M.2) ：三选一
2. SATA1、PCIe1：二选一
3. 其他 PCIe / SATA 均不可用
Core-1688JD4 1. SATA0、PCIe0、PCIe WiFi(M.2)：三选一
2. PCIe1：可用
3. 其他 PCIe / SATA 均不可用
Jetson Orin Nano
Jetson Orin NX		 1. PCIe0、PCIe WiFi(M.2) ：二选一
2. PCIe1：可用
3. TF卡、管理网口：不可用
4. 其他 PCIe / SATA 均不可用
副模组 仅安装副模组时
1. 可选主模组里任意一款
2. 副模组可为空		 1. RES_PCIe 均可用
2. 副模组为以下模组时，PCIe2才可用：
  Core-3588JD4、Jetson Orin Nano、Jetson Orin NX
